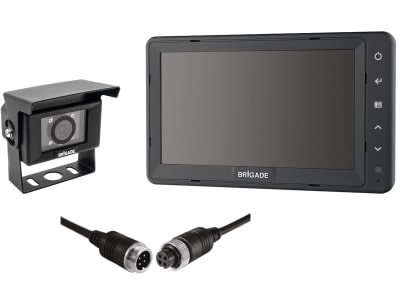

Brigade® Rückfahrsystem mit Kamera VBV-7000C, 7"-Monitor VBV-770HM, 20 m Kabel, 6111

Produktdetails

Version	20 m Kabel
Bildschirmdiagonale	7 "
Spannung	12 – 24 V
Kontrastverhältnis	700:1
Blickwinkel O x U x S	85 x 85 x 85 °
Länge Kabel	20 m
Betriebstemperatur	-30 bis +70 °C

Kurzbeschreibung

Kamera VBV-7000C eckige Kamera 720p-PAL:

• Auflösung: 720 Pixel (25fps)
• Sichtwinkel H x V x D: 107° x 64° x 126°
• Spannung 12 – 24 V DC
• Leistung: 3,0 W
• Stromaufnahme: 0,21 A
• Schutzart: IP 67
• B x H x T: 81 x 77 x 70 mm
• Erschütterung mechanisch: 51 G
• Vibration mechanisch: 8,5 G
• Betriebstemperatur: -30 bis + 85°C
• 4 Hochleistungs-Infrarot-LEDs mit integriertem Tag-Nacht-Sensor für gute Sicht bei schlechten Sichtverhältnissen
• Tag-/Nachtsensor
• Integriertes Mikrofon
• Sony CMOS 1/3"
• NextChip ISP
• Automatischer Weißabgleich
• TV-Zeilen 600

Monitor VBV-770HM:

• Display: farbig, RGB
• Auflösung: 1024 x 600
• Helligkeit: 500 cd/m²
• Kontrastverhältnis: 700:1
• Blickwinkel: Seite 85°, Oben 85°, Unten 85°
• TV-System Auto-Umschaltung zwischen PAL, NTSC, AHD 1.0 720p, AHD 2.0 1080p
• Erschütterung mechanisch: 51G
• Vibration mechanisch: 4G
• Spannung 12 – 24 V
• Leistungsaufnahme: 10,1 W
• Stromaufnahme: 0,84 A
• Länge Kabel 900 mm
• B x H x T: 196 x 118 x 26 mm
• Betriebstemperatur: -30 bis +70 °C
• 3 Kameraeingänge
• 3 Auto-Trigger
• Über Menü verriegelbar
• Abstandsmarkierungen
• Umschaltung zwischen Spiegel- und Normalbild über Menü
• Bildschirm entspiegelt
• Sonnenblende
• Automatische Dimmung
• Funktionsanzeige (OSD) mehrsprachig
• Lautsprecher integriert
• Tag- und Nachtsensor
• LED-Hintergrundbeleuchtung
• Lautsprecher 8 Ω/1 W
• EMV-genehmigt: ECE-R 10 Rev. 5

• 1 x Kamera "VBV-7000C"
• 1 x Monitor "VBV-770HM"
• 1 x Kabel 20 m "VBV-H420"

Ein Rückfahrkamera ist ein sehr wichtiges Sicherheitsinstrument um Gefahrensituationen und tote Winkel sofort zu erkennen.
Damit Sie sich hundertprozentig auf das System verlassen können, sollten Sie bei der Montage folgende Punkte unbedingt beachten:

• Wird das Kamerakabel an Stellen verlegt an denen es schnitt-, scheuer-, oder quetschgefährdet ist, sollte an diesen Stellen ein geschlitztes Wellrohr als Schutz zum Einsatz kommen.
• Wenn Sie das Kabel mit Kabelbindern an der Maschine befestigen, den Kabelbinder nicht zu fest anziehen, da es sonst zu Beschädigungen durch Schneiden oder Quetschen an den Kabeln kommen kann. Wenn möglich jedoch immer ein Leerrohr verwenden, damit Beschädigungen vermieden werden.
• Ein Restkabel niemals zu einem Ring aufwickeln, damit entsteht eine elektrische Spule und die Bildqualität wird beeinträchtigt. Mit einem Kabelband zu einem Oval formen.
• Die Anschlussstecker sollten immer staub- und wasserdicht abgedichtet werden. Zuerst die beiden Schraubstecker Pfeil auf Pfeil bringen (ist auf beiden Steckern eingeprägt) und fest anziehen, damit die eingelegten Dichtungen optimal Abdichten können. Bei der VBV-Serie ist die beigelegte Gummitülle nur schmutzgeschützt. Hier verwenden Sie am besten ein selbst verschweißendes Isolierband oder einen Schrumpfschlauch. Bei der BE-Serie ist ein entsprechendes Dichtband beigelegt. Dehnen Sie jedoch unbedingt vor dem Aufkleben das Band, damit das Lösungsmittel aktiviert wird.
• Wenn Sie öfters durch ein Gebäude fahren müssen, z. B. mit einem Futtermischwagen durch den Stall, verwenden Sie am besten eine BE-Kamera. Diese Kamera ist besser beheizt (damit im dampfigen Stall nicht die Linse beschlägt) und sie kann den Wechsel von grellem und dunklem Licht schneller und besser verarbeiten. Generell sollte bei Kommunaleinsatz und Einsatz an Rodern, Holzhackern und Feldhäckslern die BE Serie aufgrund größerer Robustheit bevorzugt werden.
• Überprüfen Sie unbedingt nach der Installation, ob Ihnen ein Normal- oder Spiegelbild angezeigt wird. Bei der BE-Serie schrauben Sie an der Kamera den verchromten Gewindestopfen heraus und setzen ihn an der danebenliegenden Gewindebohrung wieder ein. Bei dem VBV-System nehmen Sie bitte die Einstellung am Monitor vor. Werkseinstellung ist Spiegelbild für eine Rückfahranwendung.
• Wenn Sie mit einer Funkkamera arbeiten, montieren Sie Sender und Empfänger so, dass sich die Antennen „sehen“ können. Damit haben Sie immer sichere und störungsfreie Übertragung.

Wenn Sie diese Hinweise beachten, wird Ihnen das Brigade Rückfahrkamera-System über viele Jahre Sicherheit und Komfort bieten. 4692C Die Firma Brigade® übernimmt gegenüber Endkunden für das Rückfahrsystem eine Garantie von 3 Jahren.
Ihre gesetzlichen Mängelrechte (Gewährleistung) werden von der Herstellergarantie nicht berührt.
Den Inhalt der Garantie und alle für die Geltendmachung der Garantie erforderlichen, wesentlichen Angaben können Sie in der Garantiebeschreibung unter dem Reiter "Datenblätter" einsehen.
