Produktdetails
| Spannung | 12 V DC |
| Anschluss | G 1/2" |
| Nenndurchfluss | 120 l/min |
| Betriebsdruck max. | 350 bar |
| Rücklaufdruck max. | 50 bar |
| Überdeckung | positiv |
| Anzugsdrehmoment | 78 Nm |
| L x B x H | 240 x 73 x 100 mm |
| Gewicht | 5,06 kg |
| Betriebsmittel | Hydrauliköl nach DIN 51524 |
| Betriebstemperatur | -20 bis +80 °C |
Kurzbeschreibung
Kramp: 6KVH1012G
Poclain: 1619012
Produktbeschreibung

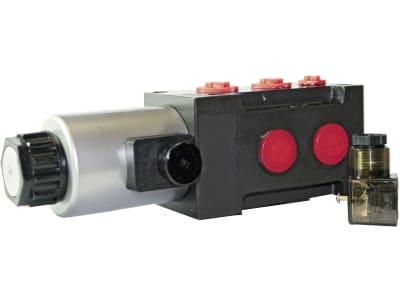

Das 6/2-Wegeventil kann zur Erweiterung einer doppelwirkenden Hydraulikfunktion eingesetzt werden und ist für alle gängige Hydrauliksysteme geeignet. In stromlosem Zustand fließt das Öl von den Anschlüssen A und B zu den Anschlüssen A1 und B1. Unter Strom (bestromter Magnet) erfolgt eine Umlenkung des Ölstroms von den Anschlüssen "A" und "B" zu den zusätzlichen Verbrauchern "A2" und "B2". Da das Ventil ein Schieberventil ist, ist eine geringe innere Leckage zulässig.
Einbauanleitung:
Das 6/2-Wegeventil kann in beliebiger Position in eine Hydraulikleitung eingebaut werden. Die Anschlüsse "A" und "B" sind die Eingänge und die Anschlüsse "A1" und "B1" sind die Ausgänge für die vorhandene Leitung. Die Anschlüsse "A2" und "B2" sind zu dem zusätzlichen Verbraucher zu führen. Bei der Montage des Steuerventils auf einer Konsole sollte zwischen der Konsole und dem Steuerventil eine Unterlegscheibe an jeder Schraube positioniert werden, damit das Gehäuse sich nicht verziehen kann.
Bedienungsanleitung:
Das Ventil wird über einen handelsüblichen Magnetstecker mit einer Stromquelle verbunden. Hierzu muss ein Schalter in die Leitung montiert werden, um die Betätigung des Elektromagneten möglich zu machen. Der Elektromagnet betätigt den Steuerschieber, um die zusätzliche Funktion freizuschalten.
|
Hersteller: |
|
AK Regeltechnik GmbH
Dieselstraße 6 a 38350 Helmstedt Deutschland Online-Kontakt: info@ak-hydraulics.com |
