Produktdetails
| Anschluss | M 18 x 1,5 |
| Nenndurchfluss | 40 l/min |
| Betriebsdruck max. | 220 bar |
| Rücklaufdruck max. | 50 bar |
| Überdeckung | positiv |
| Anzugsdrehmoment | 30 Nm |
| Betriebsmittel | Hydrauliköl nach DIN 51524 |
| Betriebstemperatur | -20 bis +80 °C |
| L x B x H | 170 x 75 x 40 mm |
| Gewicht | 2,2 kg |
Kurzbeschreibung
Ist das Anzugsdrehmoment eingehalten worden, so bewegt sich der Steuerkolben leichtgängig in seine Mittelstellung zurück aus jeder anderen Position.
Sollte der Steuerkolben klemmen, so sind die Anzugsdrehmomente der Ankerschrauben zu überprüfen.
Das Ventil hat eine Umschaltung von doppeltwirkend auf einfachwirkend.
Diese befindet sich neben dem Anschluss B.
Das Ventil wird vom Werk aus doppeltwirkend eingestellt und kann bei Bedarf linksherum einfachwirkend eingestellt werden.
Zum Lösen kann ein 4 mm Innensechskantschlüssel genutzt werden.
Die Schraube muss dabei soweit herausgedreht werden, dass diese mit dem Gehäuse bündig abschließt bzw. der Anschlag erreicht wird.
Die zusätzlich auf B eingeschraubte Verschlussschraube ist nur für den Fall der einfachwirkenden Funktion mitgeliefert.
Case IH:
Serie 323, 353, 383, 423, 433, 439, 440, 453, 523, 533, 540, 553, 554, 633, 640, 644, 654, 733, 740, 743, 744, 833, 840, 844,
940, 955, D 320, D 322, D 324, D 326, D 430, D 432, D 436, D 439, D 440
Fendt:
240 S, 250 S, 250 V, 260 P, 260 S, 260 V, 270 P, 270 V, 275 S, 275 V, 275 VA 280 V, 280 P, 280S,
GT231,146-03-7128
0 523 600 001, 0 523 600 006, 0 523 600 010, 0 523 600 013, 0 523 600 022, 0 523 600 039, 0 523 600 044, 0 523 600 047, 0 523 600 048, 0 523 600 049, 0 523 600 053, 0 523 600 059, 0 523 600 064, 0 521 602 002, 0 521 602 003, 0 521 602 004, 0 521 602 005, F in Neutral, 0 521 602 012, 0 521 602 017, 0 521 602 026, 0 521 602 027, 0 521 602 032, 0 521 602 036
Produktbeschreibung

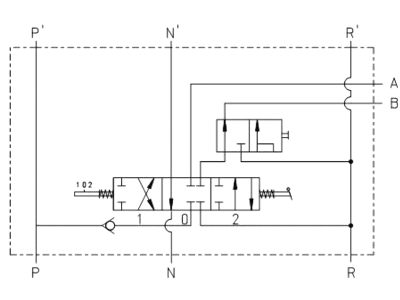

Das Zusatzsteuergerät besteht aus einem 5/3-Wegeventil.
Dieses kann manuell zur Steuerung von Zylindern und Hydromotoren verwendet werden.
Das Steuergerät (Dreistellungsgerät) kann für doppelt- und einfachwirkende Hydraulikzylinder eingesetzt werden.
Da die Zylinderanschlüsse A und B schiebergedichtet sind, kann es unter starker Last zu einer sehr geringen inneren Leckage kommen, welche zulässig ist.
Das Zusatzsteuergerät kann von doppeltwirkenden auf einfachwirkenden Hubzylindern umgestellt werden.
Dies funktioniert auch in umgekehrter Reihenfolge und ist während des Betriebes möglich.
Die Lieferung erfolgt inkl. einer frei positionierbaren Dichtplatte, welche sowohl links wie auch rechts angebracht werden kann.
Außerdem besteht die Wahl zwischen einem Single-Hebel oder einer Seilzugfernbedienung.
Ein Stauventil ist vorhanden.
Einbauanleitung:
Die Endplatte oder das Endventil wird abgenommen in dem die Ankerschrauben herausgedreht werden.
Dieses Zusatzsteuergerät wird als Ersatz für ein Steuerventil eingesetzt oder als zusätzliches Ventil eingebaut.
Als zusätzliches Ventil müssen längere Ankerschrauben oder Stehbolzen zum Einsatz kommen.
Mit der Endplatte oder dem Endventil wird das Zusatzsteuerventil wieder verschraubt.
Hier muss unbedingt ein Anzugsdrehmoment der Ankerschrauben oder der Stehbolzen von 30 Nm eingehalten werden.
Dies kann mit einem Drehmomentschlüssel überprüft werden.
Die Ankerschrauben sowie die Stehbolzen sind über Kreuz abwechselnd festzuziehen.
|
