Produktdetails
| Anschluss | M 12 x 1,5 |
| Nenndurchfluss | 80 l/min |
| L x B x H | 154 x 137 x 22 mm |
| Betriebstemperatur | -20 bis +80 °C |
| Betriebsdruck max. | 250 bar |
| Rücklaufdruck max. | 10 bar |
| Gewicht | 2,13 kg |
| Betriebsmittel | Hydrauliköl nach DIN 51524 |
| Anzugsdrehmoment | 30 Nm |
Kurzbeschreibung
- Bosch: System SB 23 LS -TG-
- Deutz AgroTron 80, 85, 90, 100, 105, 106, 110, 120, 135, 150, 160, 175, 200
- Fendt Favorit 509C, 510C, 511C, 512C, 514C, 515C, 711, 712, 714, 716, 816, 818, 822, 824, 916, 920, 924, 926, Xyon 520, 522, 524
- Massey Ferguson Serie 7000
- Bosch: 1 525 503 538
- Stoll: 1420060
Produktbeschreibung

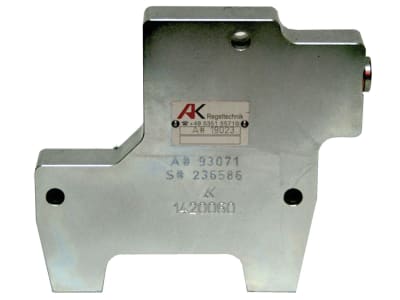

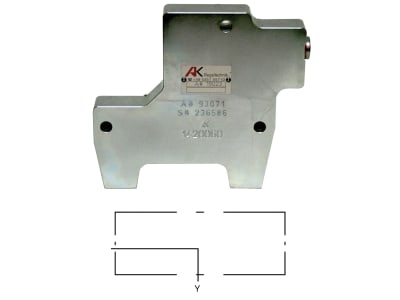

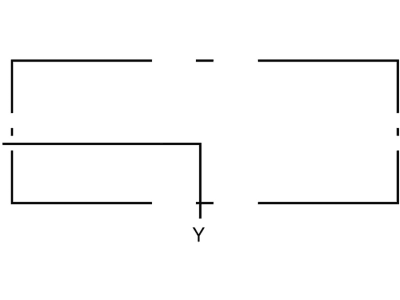

Diese Endsektion ist zum Abschluss einer Wegeventilkombination erforderlich. Die Endsektion ist mit einem Anschluss ( Y ) für die Load-Sensing Steuerung ausgestattet. An diesem Anschluss kann ein LS -Signal eines extern montierten Zusatzsteuerventils in das System eingeleitet werden. Drei Bohrungen zur Befestigung des Wegeventilblockes sind vorgesehen.
Einbauanleitung:
Die Endplatte wird als letztes Bauteil der Ventilsektion montiert und mit den Ankerschrauben montiert. Dabei ist darauf zu achten, dass die Dichtringe in den vorgesehenen Senkungen positioniert sind, damit die Endplatte sicher abdichtet.
|
