Einhebelsteuerventil dw/ew, 70 l/min, Einhebelsteuerung mit 2 Seilzügen 2.000mm

Produktbeschreibung

Das zweistufige Einhebelsteuerventil ist auf einem Kolben doppeltwirkend und auf dem zweiten Kolben einfachwirkend ausgelegt. Auf dem ersten Kolben ist die Schwimmstellung in der vierten Position geschaltet. Das Gehäuse ist aus speziellem Hydraulik-Guss gefertigt. Die Kolben sind einer speziellen Härtebehandlung unterzogen und vernickelt. Das Einhebelsteuerventil ist auf den Anschluss von Fernsteuerseilen zur Einhebelbedienung vorbereitet.

Einbauanleitung:
1. Der Inhalt zum Steuerventil umfasst das Einhebelsteuerventil, die Seilzüge und den Einhebelsteuerkopf.

2. Zuerst wird die Planung durchgeführt zur Bestimmung der Positionen vom Einhebelsteuerventil und vom Einhebelsteuerkopf.

3. Eine Haltevorrichtung für den Einhebelsteuerkopf muss für die Position der Befestigung gefertigt werden.

4. Bevor der Einhebelsteuerkopf an der Haltevorrichtung befestigt wird, müssen die Seilzüge am Einhebelsteuerkopf montiert werden. Dabei wird zuerst der Zug mit dem M 6-Gewinde am Einhebelsteuerkopf eingeschraubt und gekontert. Dann wird die Hülse des Seilzuges mit dem Gewinde M 16 x 1,5 in das Gehäuse des Einhebelsteuerkopfes eingeschraubt und gekontert. Jetzt wird er an der Haltevorrichtung befestigt und gleichzeitig müssen die Seilzüge in ihrer endgültigen Lage verlegt werden.

5. Das Einhebelsteuerventil wird jetzt an der vorgesehenen Position befestigt. Dazu sind zwei Befestigungslöcher an einer Konsole zu markieren. Zwei M 8-Gewinde oder Bohrungen mit 9 mm Durchmesser anfertigen. Das Einhebelsteuerventil montieren. Damit sich das Gehäuse bei der Montage nicht verzieht, sollten zwischen Konsole und Gehäuse Unterlegscheiben montiert werden.

6. Nun können die Seilzüge am Einhebelsteuerventil montiert werden. Dabei müssen zuerst die Glocken vom Gehäuse abgeschraubt werden. Die Befestigungsschrauben bitte aufbewahren! Die Glocken werden auf die Seilzüge geschraubt, so dass diese vom Gewinde auf die Kunststofffläche der Seilzüge rutschen. An den Steuerkolben des Einhebelsteuerventiles befinden sich Adapter zur Montage der Seilzüge. Die Seilzugenden werden jetzt mit dem M 6-Gewinde an den Adaptern befestigt und gekontert. Dabei muss darauf geachtet werden, dass die Seilzüge richtig ausgewählt werden, entsprechend einer sinnvollen Bewegungsrichtung des Einhebelsteuerkopfes. Die Glocken werden jetzt auf die Gewinde M 16 x 1,5 geschraubt, solange bis in jeder Bewegungsrichtung des Einhebelsteuerkopfes der Hebel in der Mitte steht. Mit den Befestigungsschrauben M 6 x 20 mm werden die Glocken wieder befestigt. Die Kontermuttern M 16 x 1,5 werden auf die Gewinde der Seilzüge gedreht, um die Seilzüge mit den Glocken zu kontern.

7. Die Montage wird mit einer Kontrolle der Bewegungen des Einhebelsteuerkopfes abgeschlossen. Dabei ist darauf zu achten, dass in Fahrtrichtung erst die Stellung Senken und dahinter die gerastete Schwimmstellung erreicht werden muss.

8. Bei der Montage der Hydraulikanschlüsse ist auf folgendes zu achten:

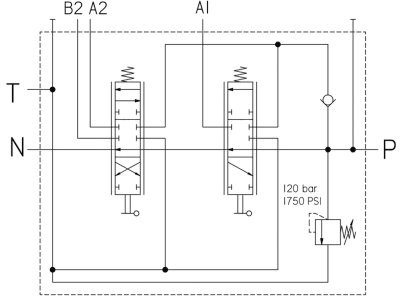

• Zuerst wird der Anschluss, der mit P markiert ist, montiert. Das Anschlussgewinde hat ein Maß von 3/4". Da das Einhebelsteuerventil für ein offenes Hydrauliksystem ausgelegt ist, muss die Druckleitung unterbrochen und zum Einhebelsteuerventil geführt und angeschlossen werden.
• Das Einhebelsteuerventil ist mit einem Anschluss für den Weiterlauf ausgerüstet. Vom Einhebelsteuerventil muss die Druckleitung über den Weiterlaufanschluss auf der rechten Seite wieder mit der unterbrochenen Druckleitung verbunden werden.
• Der Anschluss zum Tank oder Rücklauf wird auf der rechten Seite hinten angeschlossen. Das Anschlussgewinde hat ein Maß von 3/4".
• Die Verbraucheranschlüsse liegen auf der Oberseite des Gehäuses. Die Verbraucheranschlüsse haben alle ein Gewinde G 1/2".
