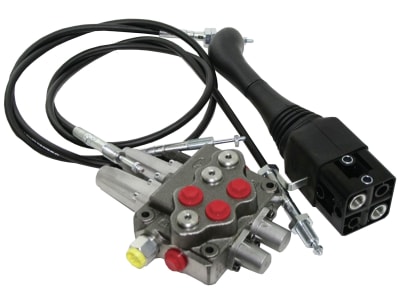

Einhebelsteuerventil dw/ew, 45 l/min, Einhebelsteuerung mit 2 Seilzügen 2.000mm

Produktbeschreibung

Der zweistufige Monoblock ist auf einem Kolben doppeltwirkend und auf dem zweiten Kolben einfachwirkend ausgelegt. Das Gehäuse ist aus speziellem HydrauliK-Guss gefertigt. Die Kolben sind einer speziellen Härtebehandlung unterzogen und vernickelt. Das Ventil ist mit einem Druckweiterlaufanschluss und einem Druckbegrenzungsventil auf P ausgestattet. Das Ventil ist auf den Anschluss von Fernsteuerseilen zur Einhebelbedienung vorbereitet.

Einbauanleitung:
1. Planung zur Bestimmung der Positionen von Ventil und vom Steuerkopf.

2. Haltevorrichtung für Position Steuerkopf, an der er befestigt werden soll, anfertigen.

3 .Vor Befestigung des Steuerkopfes an der Haltevorrichtung müssen die Seilzüge am Steuerkopf montiert werden. Zuerst den Zug mit M-6-Gewinde am Steuerkopf einschrauben und kontern. Dann Hülse des Seilzuges (M 16 x 1,5) in das Gehäuse des Steuerkopfes einschrauben und kontern. Jetzt wird der Steuerkopf an der Haltevorrichtung befestigt. Gleichzeitig Seilzüge in der endgültigen Lage verlegen.

4. Monoblock an der vorgesehenen Position befestigen. Zwei Befestigungslöcher an einer Konsole markieren. Ideal sind zwei M-8-Gewinde oder alternativ zwei 9-mm-Löcher. Monoblock anschrauben. Damit sich das Gehäuse bei der Montage nicht verzieht, sollten zwischen Konsole und Gehäuse Unterlegscheiben montiert werden.

5. Nun die Seilzüge am Einhebelsteuerventil montieren. Zuerst die Glocken vom Gehäuse abschrauben. Befestigungsschrauben bitte aufbewahren! Glocken auf die Seilzüge schrauben, so dass diese vom Gewinde auf die Kunststofffläche der Seilzüge rutschen. An den Steuerkolben befinden sich Adapter zur Montage der Seilzüge. Seilzugenden jetzt mit dem M-6-Gewinde an den Adaptern befestigen und kontern. Darauf achten, dass die Seilzüge richtig ausgewählt werden, entsprechend einer sinnvollen Bewegungsrichtung desSteuerkopfes. Glocken auf die Gewinde (M 16 x 1,5) schrauben, solange bis in jeder Bewegungsrichtung des Steuerkopfes der Hebel in der Mitte steht. Mit Befestigungsschrauben (M 6 x 20) die Glocken befestigen. Kontermuttern (M 16 x 1,5) auf die Gewinde der Seilzüge drehen, um Seilzüge mit den Glocken zu kontern.

6. Kontrolle der Bewegungen des Steuerkopfes. Darauf achten, dass in Fahrtrichtung erst die Stellung "Senken" und dahinter die gerastete "Schwimmstellung" erreicht werden muss.

7. Bei der Montage der Hydraulikanschlüsse ist auf folgendes zu achten:
Zuerst wird der Anschluss P montiert (1/2"). Bei offenen Hydrauliksystemen muss die Druckleitung unterbrochen werden und zum Einhebelsteuerventil geführt und angeschlossen werden.

Das Einhebelsteuerventil ist mit einem Anschluss für den Weiterlauf ausgerüstet. Vom Steuerventil muss die Druckleitung über den Weiterlaufanschluss auf der rechten Seite wieder mit der unterbrochenen Druckleitung verbunden werden.

Der Anschluss zum Tank oder Rücklauf wird hinten rechts angeschlossen (1/2").

Die Verbraucheranschlüsse liegen auf der Oberseite des Gehäuses (G 3/8").

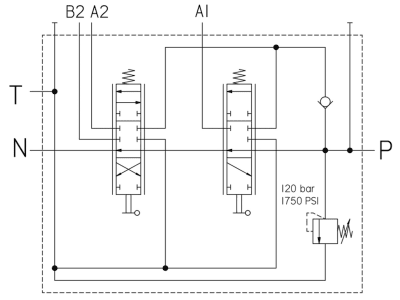

Funktionen:

• Druckbegrenzungsventil sichert vor Überbelastung
• Von oben gesehen linker Steuerkolben ist doppeltwirkend - A=Heben, Mittelstellung, B=Senken
• Von oben gesehen rechter Steuerkolben ist einfachwirkend - A=Heben, Mittelstellung, B=Senken drucklos
