Produktdetails
| Anschluss | M 22 x 1,5; M 26 x 1,5 |
| Nenndurchfluss | 120 l/min |
| L x B x H | 89 x 1.535 x 48 mm |
| Betriebstemperatur | -20 bis +80 °C |
| Betriebsdruck max. | 275 bar |
| Rücklaufdruck max. | 50 bar |
| Gewicht | 3,01 kg |
| Betriebsmittel | Hydrauliköl nach DIN 51524 |
| Anzugsdrehmoment | 30 Nm |
Kurzbeschreibung
- Bosch: System SB 23 LS -TB-
- Fendt Serie: Favorit 509C, 510C, 511C, 512C, 514C, 515C, 711, 712, 714, 716, 816, 818, 822, 824, 916, 920, 924, 926,
- -Xylon 520, Xylon 522, Xylon 524
- Deutz Serie: AgroTron 80, 85, 90, 100, 105, 106, 110, 120, 135, 150, 160, 175, 200 (alle Typen)
- MF Serie: 7000
- Case Serie CS
- Claas Serie
- Lindner Serie
- McCormick Serie MC
- New Holland Serie
- Steyr Serie 9000
- Doppstadt LTS-Trac 160
Produktbeschreibung

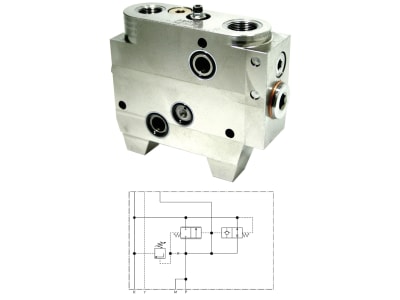

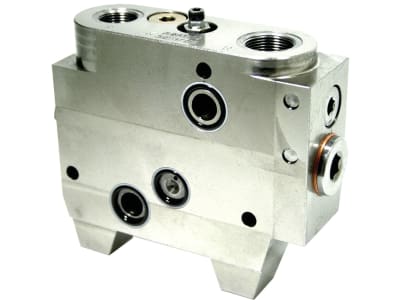

Diese Eingangsplatte ist mit einem Druckbegrenzungsventil zur Absicherung der Hydraulikanlage und einer Druckwaage versehen.
Die Druckwaage dient ausschließlich zur Aufteilung eines Eingangs- volumenstroms in einen Vorzugs- und einen Restvolumenstrom.
Die Anschlüsse für Zu- und Rücklauf befinden sich in Richtung der Verbraucheranschlüsse der zu verwendenden Zusatzsteuerventile.
Zur Befestigung des Ventilblocks auf einer Montageplatte sind zwei Gewindebohrungen vorhanden.
Einbauanleitung:
Die Eingangsplatte wird als erstes Bauteil der Ventilsektion montiert und mit den Ankerschrauben verschraubt. Dabei ist darauf zu achten, dass die Dichtringe in den vorgesehenen Senkungen positioniert sind, damit die Eingangsplatte sicher abdichtet.
Bedienungsanleitung:
Die Eingangsplatte leitet den Ölstrom von der Pumpe ( P ) zu den Zusatzsteuerventilen. Am Anschluss P ist ein Druckbegrenzungsventil angeschlossen, welches bei einem anstehenden Überdruck das Öl zum Rücklauf hin ableitet. An der Anschlussplatte befinden sich noch der Anschluss für den Rücklauf ( R ). Der Rücklaufanschluss wird mit dem Tank verbunden.
|
Hersteller: |
|
AK Regeltechnik GmbH
Dieselstraße 6 a 38350 Helmstedt Deutschland Online-Kontakt: info@ak-hydraulics.com |
